一）准备：

先按要求将待测试的串口和工装机上的串口连接起来。具体方法请参阅《工业计算机硬件技术支持手册》。

二）测试：

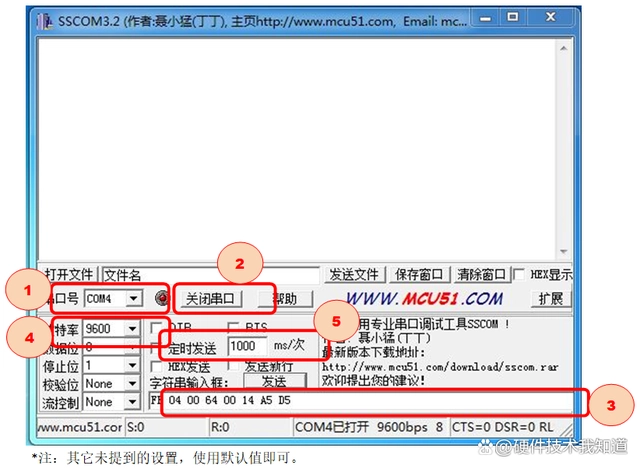

1，打开SSCOM串口测试软件，选择需要测试的串口。

2，点击“打开串口”。注：打开串口后，该按钮就变成“关闭串口”再次点击就会关闭串口了。

3，在最下面的“字符串输入框”中，输入一些字符。没有特别要求。

4，波特率可采用默认值，也可以选择自己要用到的波特率。但待测串口和工装机串口的波特率设置要相同。

以上是单方向传输数据测试。我们还可以同时测试发送和接收。即。在工装串口向待测串口发送数据的同时，待测串口同步向工装串口发送数据。两边的串口都在向对方发送数据的同时，接收来自对方的数据。这种情况下，建议两边输入的发送字符串不要一样。如果这边每次收到的字符串与那边发送的字符串相同；那边每次收到的字符串与这边发送的字符串相同，则表示两个串口均OK。否则，表示至少有一个串口不良。一般工装机的串口应该是OK的，这就说明待测串口不良。

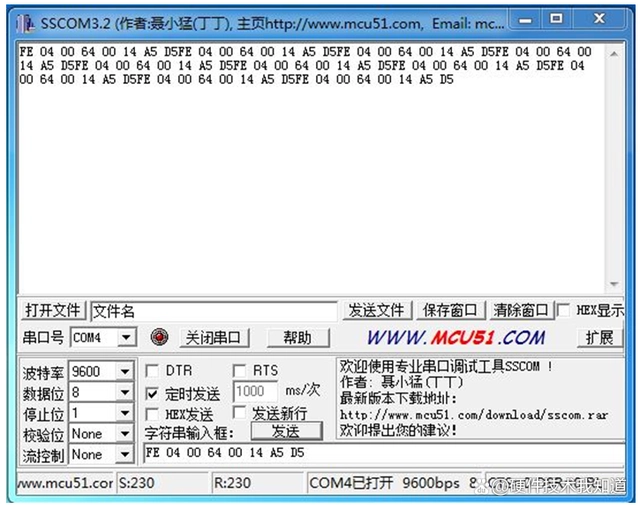

在没有工装机的情况下，也可以将串口的接收信号和发送信号短路，自已发送给自己接收。则上面的接收栏每次收到的字符都必须与下面输入框中的字符完全相同。如果不同或有乱码，则表示该串口不良或设置有误。下图是自发自收的照片。
